节点配置（平均值、最大值、最小值、差值、累计值）-热循环系统数据统计-有人云

**整体流程配置：**
![](/Public/attached/20250417041834_48055.png)
**1. 计算平均值并记录**
	(1)设备变量监听节点
		当变量数据上传到平台，此节点将监听到消息，触发下面的节点，消息里面携带有变量的数值。
		![](/Public/attached/20250417041847_34802.png)
	(2)设置合并阶段
		合并想要统计的数据：根据想要统计的数据进行计算【例如想要统计1小时的数据，设备-变量的轮询周期是10分钟，则模式设置为：手动、输出为：数组、发送消息设置为：6（1小时/10分钟=6次）】
		![](/Public/attached/20250417041857_97172.png)
	(3)数学运算节点
		设定数学运算方式：平均值
		![](/Public/attached/20250417041906_36259.png)
	(4)设置设备变量下发节点
		将计算后的值下发给录入型变量进行记录。可通过控制台-设备管理-设备详情-对应的录入型变量的历史记录查看
		![](/Public/attached/20250417041916_97136.png)
**2. 计算最小值并记录**
	(1)设备变量监听节点
		当变量数据上传到平台，此节点将监听到消息，触发下面的节点，消息里面携带有变量的数值。
		![](/Public/attached/20250417041925_81189.png)
	(2)设置合并阶段
		合并想要统计的数据：根据想要统计的数据进行计算【例如想要统计1小时的数据，设备-变量的轮询周期是10分钟，则模式设置为：手动、输出为：数组、发送消息设置为：6（1小时/10分钟=6次）】
		![](/Public/attached/20250417041936_21807.png)
	(3)数学运算节点
		设定数学运算方式：最小值
		![](/Public/attached/20250417041945_33509.png)
	(4)设置设备变量下发节点
		将计算后的值下发给录入型变量进行记录。可通过控制台-设备管理-设备详情-对应的录入型变量的历史记录查看
		![](/Public/attached/20250417041954_44178.png)
**3. 计算最大值并记录**
	(1)设备变量监听节点
		当变量数据上传到平台，此节点将监听到消息，触发下面的节点，消息里面携带有变量的数值。
		![](/Public/attached/20250417042004_92264.png)
	(2)设置合并阶段
		合并想要统计的数据：根据想要统计的数据进行计算【例如想要统计1小时的数据，设备-变量的轮询周期是10分钟，则模式设置为：手动、输出为：数组、发送消息设置为：6（1小时/10分钟=6次）】
		![](/Public/attached/20250417042011_47527.png)
	(3)数学运算节点
		设定数学运算方式：最大值
		![](/Public/attached/20250417042020_46032.png)
	(4)设置设备变量下发节点
		将计算后的值下发给录入型变量进行记录。可通过控制台-设备管理-设备详情-对应的录入型变量的历史记录查看
		![](/Public/attached/20250417042028_58973.png)
**4. 实时计算入口温度与出口温度的差值并记录**
	(1)设备变量监听节点
		当变量数据上传到平台，此节点将监听到消息，触发下面的节点，消息里面携带有变量的数值。
		![](/Public/attached/20250417042036_21111.png)
	(2)设置计算差值的变量2
		在入口温度上报后同步获取出口温度实时数据
		![](/Public/attached/20250417042043_86296.png)
	(3)设置合并阶段
		合并想要统计的数据：将获取的两个变量进行差值运算
		![](/Public/attached/20250417042051_88911.png)
	(4)数学运算节点
		设定数学运算方式：差值
		![](/Public/attached/20250417042100_60461.png)
	(5)设置设备变量下发节点
		将计算后的值下发给录入型变量进行记录。可通过控制台-设备管理-设备详情-对应的录入型变量的历史记录查看
		![](/Public/attached/20250417042109_45864.png)
**5. 计算累计值并记录**

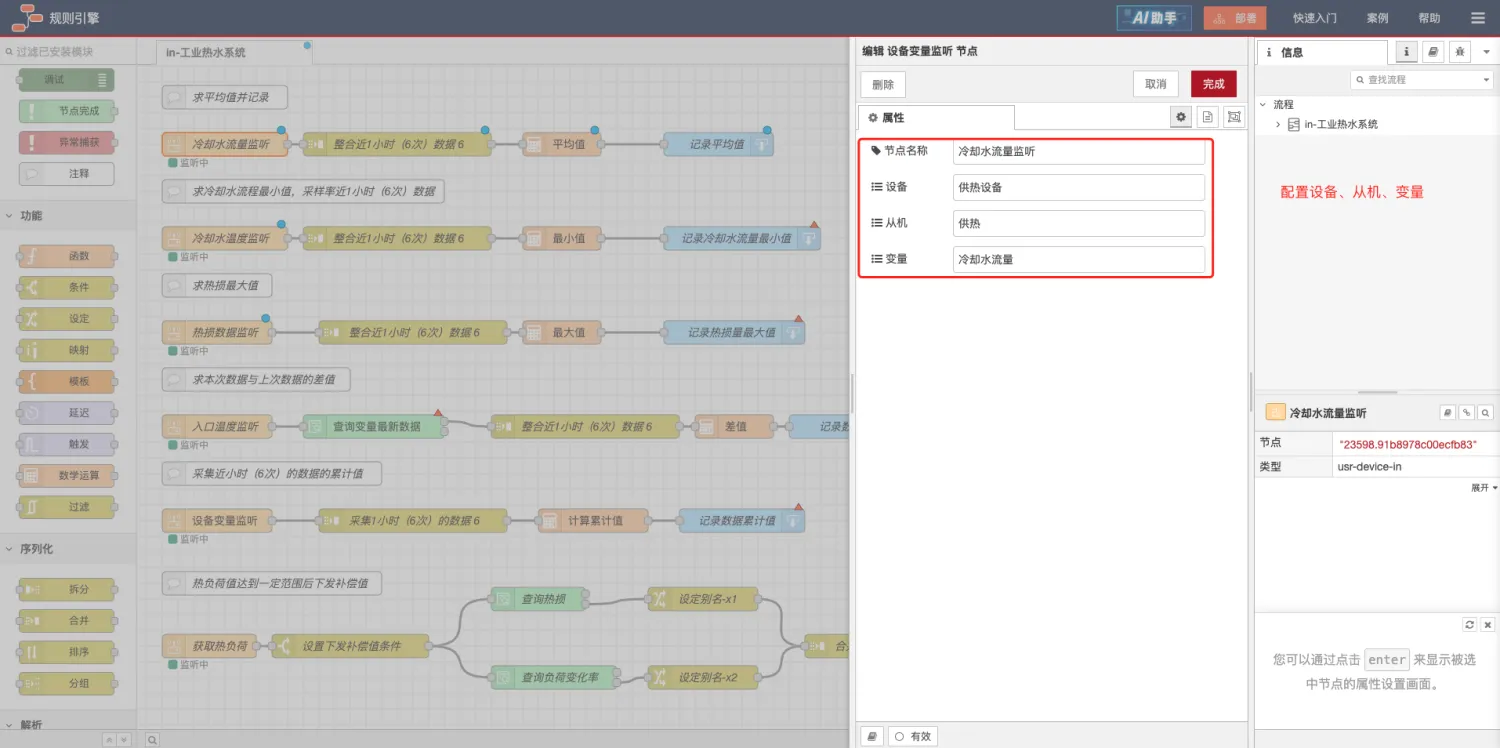

	(1)设备变量监听节点
		当变量数据上传到平台，此节点将监听到消息，触发下面的节点，消息里面携带有变量的数值。
		![](/Public/attached/20250417042116_76308.png)
	(2)设置合并阶段
		合并想要统计的数据：根据想要统计的数据进行计算【例如想要统计1小时的数据，设备-变量的轮询周期是10分钟，则模式设置为：手动、输出为：数组、发送消息设置为：6（1小时/10分钟=6次）】
		![](/Public/attached/20250417042124_55940.png)
	(3)数学运算节点
		设定数学运算方式：累计值
		![](/Public/attached/20250417042133_29489.png)
	(4)设置设备变量下发节点
		将计算后的值下发给录入型变量进行记录。可通过控制台-设备管理-设备详情-对应的录入型变量的历史记录查看
		![](/Public/attached/20250417042140_51862.png)
